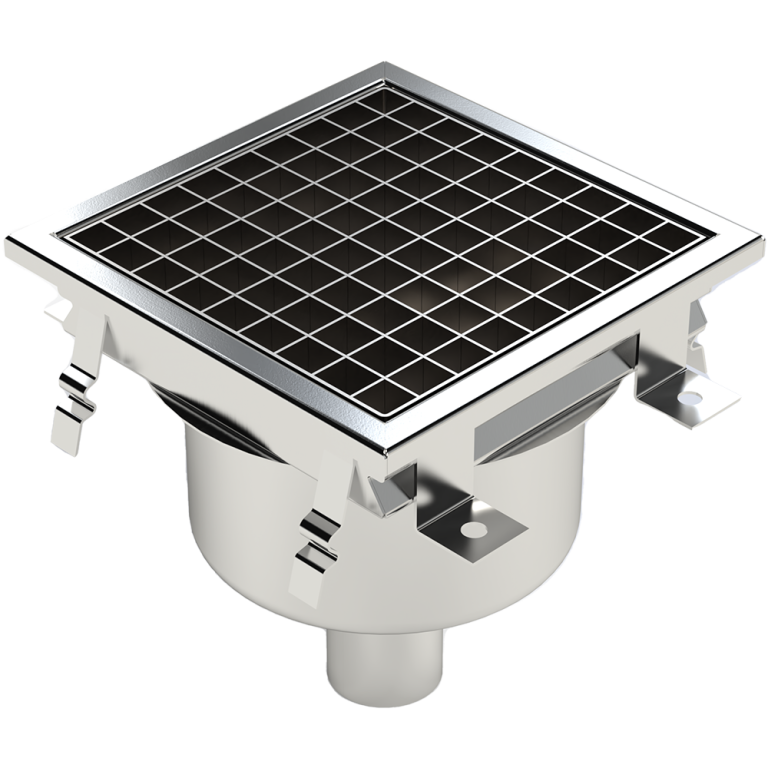

210 ALTTAN ÇIKIŞLI ENDÜSTRİYEL MUTFAK SÜZGECİ
AÇIKLAMA
Endüstriyel mutfaklarda kullanılmak üzere düzenlenmiş olan Paslanmaz Çelik Eğimsiz Drenaj kanalı Alttan çıkışlı 210 ‘lük ürünümüzdür.
Ürünümüz kademeli tava, eğimsiz, ortadan yatay çıkışlı, sifonlu, ankraj ve yükseklik ayarlı parçaları havi
Üst ızgara petek – tipi- Simetrik Oval Delikli – Asimetrik Oval Delikli olmak üzere 3 alternatiflerden birini tercih ede bilirsiniz.
PaslanmAz Çelik Eğimsiz Drenaj Kanalı Alttan Çıkışlı 210’ lük ürünümüz standart olarak ASI304 kalite sacdan imal edilmektedir. (Talep edilmesi halinde ASI316 kalite sacdan imal edilebilir.)
Paslanmaz Çelik Eğimsiz Drenaj Kanalı çeşitlerimize www.hepall.com.tr adresinden ulaşa bilirsiniz.
TANIM
Proseste oluşan atık suların, tesisata aktarılmasında temizlenebilir ve bakteri oluşumunu engelleyecek yapıda, atık su tesisatında koku ve haşere girişine tedbir oluşturacak sifon düzenekli, noktasal atık su tahliyesi maksatlı üründür.
Katı maddelerin tesisata gitmesini önlemek üzere süzgeç düzeneklidir.
Ürünümüz ASI 304 veya ASI 316 kalite paslanmaz çelikten imal edilmektedir.
Tesisatta oluşan koku ve haşerelerin prosese gelmesini önleyen özel sifon düzeneklidir.
Ürünlerimiz argon –ark kaynaklı ile mono blok olarak imal edilmektedir.
Her türlü pis su tesisatına uygun imal edilmektedir.(PVC,PİK vs)
Mono blok olmasından ötürü montajı kolaydır özel alet ve beceriye ihtiyaç yoktur.
Mevcut tesisat montaj edile bilmektedir.
Tercih üzerine alternatif üst ızgaralar kullanıla bilir.
Talep edilmesi durumunda özel imalat yapıla bilir.
KULLANIM ALANLARI
Endüstriyel mutfaklar (Otel, Restaurant, Cafe, Bar, vb)
Marketlerin hazırlık ve satış alanlarında
Endüstriyel Çamaşırhaneler
GENEL ÖZELLİKLER
Tesisat borusunun dikey döşendiği zeminlerde kullanılması amacı ile dizayn edilmiştir. (Ara katlarda tesisatın tavandan toplandığı veya zemin katlarda bağlantı borusunun dikey uygulandığı alanlar)
Havuzu ortadan çıkışlı ve eğimsizdir.(H:45,00 mm)
Toplam Yüksekliği minimum ölçülerde tutulmuştur.(Tava:45,00 mm- Sifon:95,00 mm)
Yükseklik ayar ve ankraj parçaları uygulanmıştır.
Sifon alttan çıkışlı, kaynaklı, süzgeç sacını havi ve sökülebilir sifon şapkalıdır.(Tesisata müdahale makstlıdır.)
Tamamen ASI 304 kalite paslanmaz çelikten imal edilmektedir. Talep edilmesi halinde ASI 316 kalite paslanmaz çelikten imal edile bilmektedir.
Tesisattan koku ve haşere girişini kesin olarak engelleyecek özel sifon düzeneklidir.
Tesisat katı partiküllerin gitmesini önlemek amaçlı süzgeç düzeneklidir.
Tamamı argon –ark kaynaklı olarak imal edilmektedir.
Bağlantı boruları tesisat boruları ölçülerine göre imal edile bilmektedir.
Ürünlerimiz mono blok olarak imal edildiği için, montaj esnasında herhangi bir özel alet beceri gereksinimi duymadan montaj edilmeye uygundur.
Kullanım alanlarına göre üst ızgara tiplerinde değişiklik yapıla bilmektedir.
OPSİYENEL UYGULAMLAR
Profil takviyesi : Üst profilin ağır yüklere mukavemetini arttırmak için üst profilin içine 14x14 mm dolu demir veya paslanmaz lama uygulana bilir.
İzolasyon yakası : Sürme izolasyon uygulanan zeminler için, izolasyon ile yer süzgecinin ilişkilendiren yaka uygulana bilir.
İlave giriş borusu : Gider ihtiyacı olan cihazları, gider tesisatına bağlamak için yer süzgecinin sifonuna yandan giriş borusu uygulana bilir.
AMBALAJ-AGIRLIK-ÖLÇÜ
ÜRÜN ÖLÇÜSÜ PAKET ÖLÇÜSÜ MODEL AĞIRLIK
210X210X140 mm 210x210x220 mm AC-22 5,00 kg
Naylon shrinkli tekli paketler halinde, miktara bağlı kutu, palet veya sandık içerisinde sevk edilir.
